1、满足300mm2,10kV电缆交流耐压试验，长度2km，电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。
2、满足10kV开关柜，变压器交流耐压试验，试验频率30~300Hz,试验电压U≤42kV。
3、满足35kV变压器交流耐压试验，试验频率45~65Hz,试验电压U≤68kV。
系统技术参数
额定输出电压： 0～88kV
谐振电压波型： 正弦波，波形畸变率＜1.0%
最大被试品电流； 1A
最大试验容量： 88kVA
输出频率： 30～300Hz
工作时间： 满功率输出下，连续工作时间15min
品质因素： 30～90
输入工作电源： 单相220V或三相380V±5%，50Hz
环境温度： －15℃～+40℃
相对湿度： ＜90RH%，无凝露状况
海拔高度： ＜3500m
噪声： ≤50dB
装置容量确定
满足300mm2,10kV电缆交流耐压试验，长度2km，电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。
频率取38Hz
试验电流I=2πfCU试 =2π×38×0.74×10-6×22×103=3.9A
对应电抗器电感量L=1/ω2C=24H
设计四节电抗器，将四节电抗器并联使用,则单节电抗器的参数为22kVA/22kV/1A/96H，装置总容量为88kVA。
结论：装置容量定为88kVA/22kV/22kV，分四节电抗器，电抗器单节为22kVA/22kV/1A/96H，使用电抗器组合能满足上述被试品的试验要求。
试验时使用关系表
设备组合 试品 |
电抗器22kVA/22kV 二节 |
激励变压器输出端选择 |
|
满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) |
长度500m以下 |
使用电抗器一节 |
1.5kV |
长度500~1000m |
使用电抗器二节并联 |
1.5kV |
|
长度1000~1500m |
使用电抗器三节并联 |
1.5kV |
|
长度1500~2000m |
使用电抗器四节并联 |
1.5kV |
|
满足10kV开关柜，变压器, (试验电压42kV,试验时间1min) |
|
使用电抗器二节串联 |
1.5kV |
满足35kV变压器, (试验电压68kV,试验时间1min) |
|
使用电抗器四节串联 |
3kV |
1、充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
2、具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
3、具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

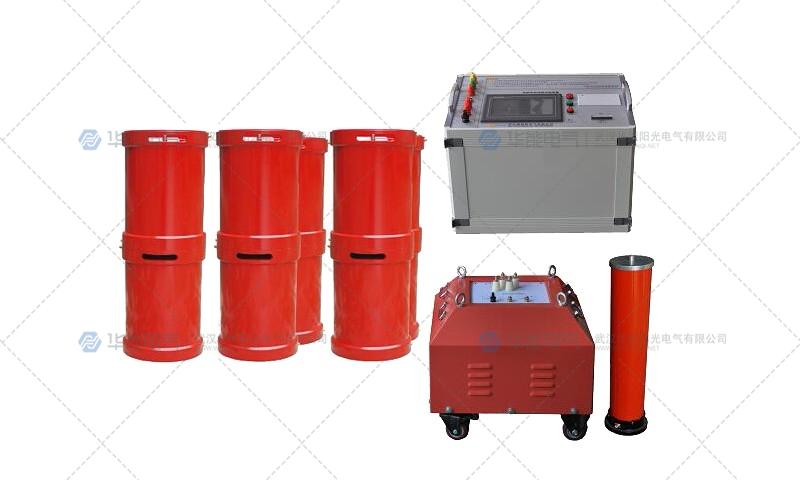

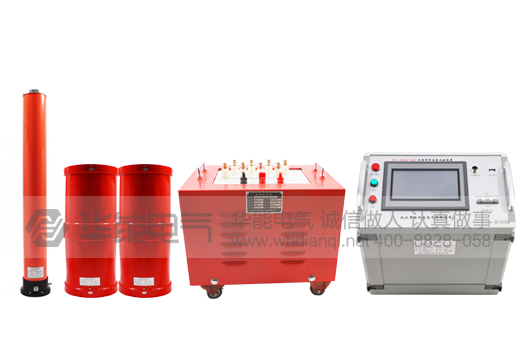

变频串联谐振耐压试验装置

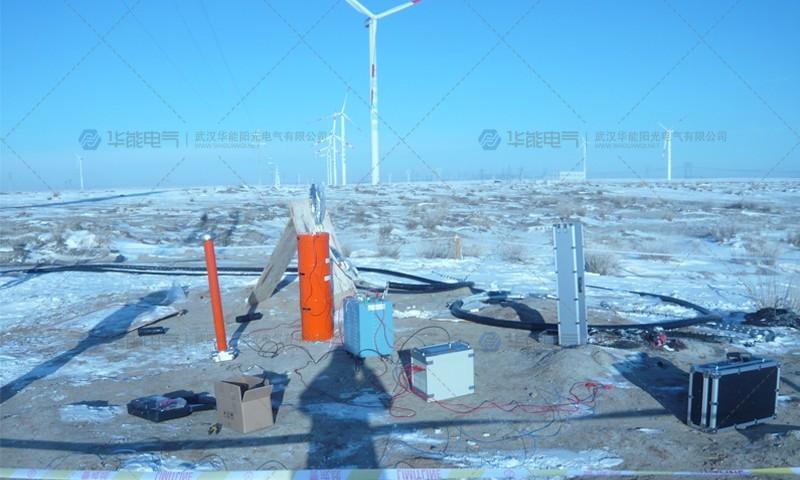

奈曼旗现场调试图一

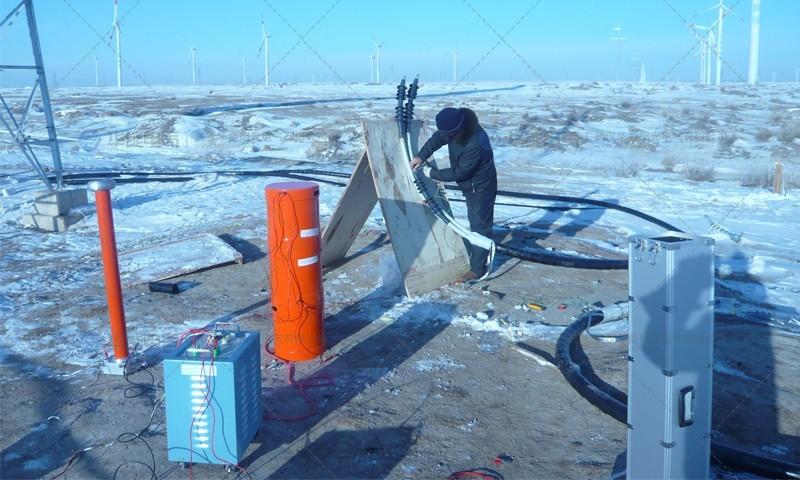

奈曼旗现场调试图二

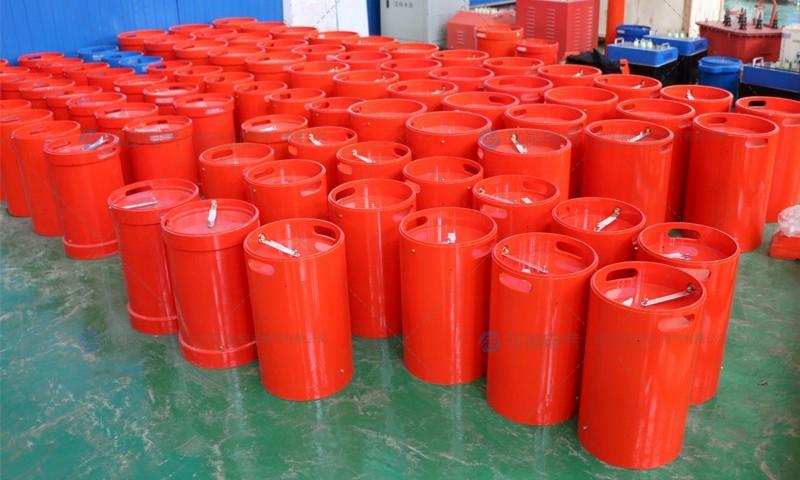

电抗器

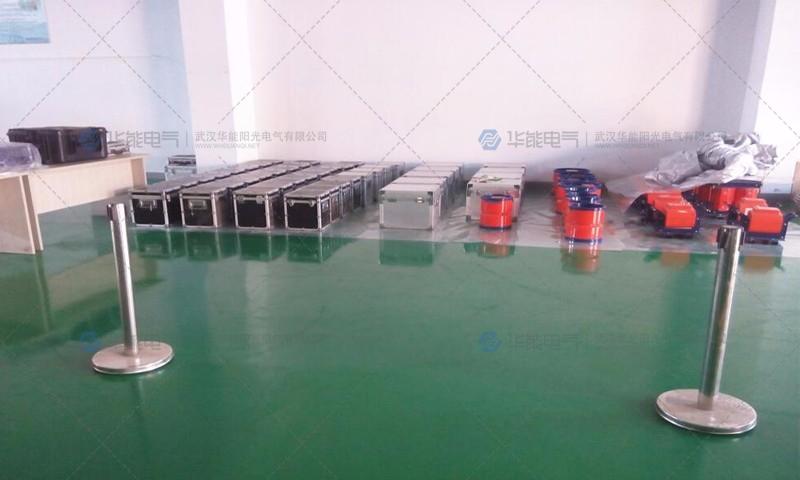

待发货成品图
