HYG-225kVA/225kV变频串联谐振耐压试验装置满足220kV 电缆交流耐压试验，长度70m，试验频率30~300Hz,试验电压U≤216kV。
系统技术参数
额定输出电压：0～225kV
谐振电压波型：正弦波，波形畸变率＜1.0%
最大被试品电流：1A
最大试验容量： 225kVA
输出频率：30～300Hz
工作时间：满功率输出下，连续工作时间60min
品质因素：30～90
输入工作电源：单相220V或三相380V±10%，50Hz
环境温度：－15℃～+40℃
相对湿度：＜90RH%，无凝露状况
海拔高度：＜3500m
噪声：≤50dB
系统执行标准
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》
JB/T9641-1999 《试验变压器》
GB10229 《电抗器》
GB/T.311-1997 《高压输变电设备的绝缘与配合》
DL/T846-2004 《高电压测试设备通用技术条件》
GB4793-1984 《电子测量仪器安全要求》
GB2900 《电工名词术语》
GB4208 《外壳防护等级》
GB191 《包装贮运标志》
GB/T16927-1997 《高电压试验技术》
主要部件的技术规范及性能
1、变频电源控制箱 10kVA/220V/380V 1台
1.1 技术参数
1.1.1 输入工作电源：单相220V或三相380V±10%，50Hz。
1.1.2 输出电压和电流：0～400V，最大电流25A。
1.1.3 输出频率：0～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
1.1.4 额定输出容量10kVA
1.1.5 外形尺寸和重量： 360×230×320mm；18kg
1.2 性能特点
1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。
1.2.2 试验模式：手动试验模式、自动试验模式
a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。
b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。
1.2.4 数据存储功能：试验结果保存、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。
1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。
1.2.6 调频范围设定：调频范围可设为20～300Hz。
1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。
1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
1.2.10断电保护：试验电源断电后，装置能快速保护
2、激励变压器 10kVA/10kV/0.2kV/0.4kV 1台
配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。
2.1 技术参数
2.1.1 额定容量：10kVA
2.1.2 输入电压：0～400V
2.1.3 输出电压：10kV
2.1.4 工作频率范围：30～300Hz
2.1.5 工作时间：60min
2.1.6 外形尺寸和重量：360×280×360mm；65kg
2.1.7 适用范围：电气主设备试验及电缆试验
2.2 性能特点
2.2.1 激励变为干式结构，无漏油之虑。
2.2.2 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。
2.2.3 内置过压保护，防止击穿反击。
3、高压谐振电抗器 45kVA/45kV 5台
3.1 技术参数
3.1.1 额定最高工作电压：45kV（有效值）
3.1.2 额定最大工作电流：A（有效值）
3.1.3 额定容量：45kVA
3.1.4 额定电感量：100H
3.1.5工作频率：30～300Hz
3.1.6 工作时间：60min
3.1.7 外形尺寸和重量：φ300×350mm；40kg/台
3.2 性能特点
3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。
3.2.2 电抗器为便携式，体积小，重量轻。
3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。
4、电容分压器 250kV/500pF 1台
4.1 技术参数
4.1.1 工作方式：纯电容式
4.1.2 额定电压：250kV有效值
4.1.3 额定电容量：500pF
4.1.4 工作频率：30～300Hz
4.1.5 测量误差：＜1.5%
4.1.6 外形尺寸和重量：φ120×1000mm；8kg（2节）
4.2 性能特点
4.2.1 额定电压下可连续运行1小时。
4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。
4.2.3 在20℃、0.4～0.5UN下介损值：≤0.15
4.2.4 分压比误差：有效值时≤1.5%，
4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。
4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
1、充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
2、具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
3、具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

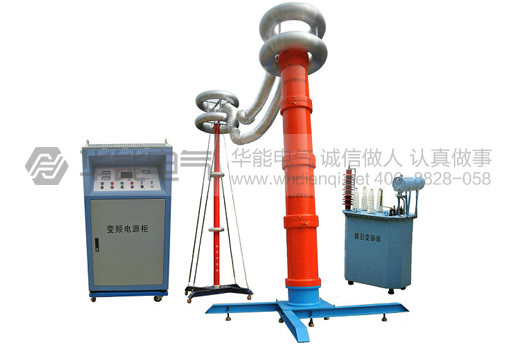

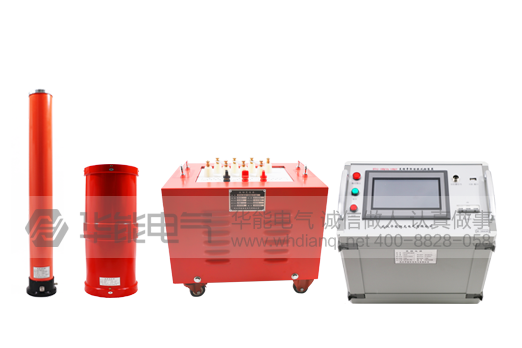

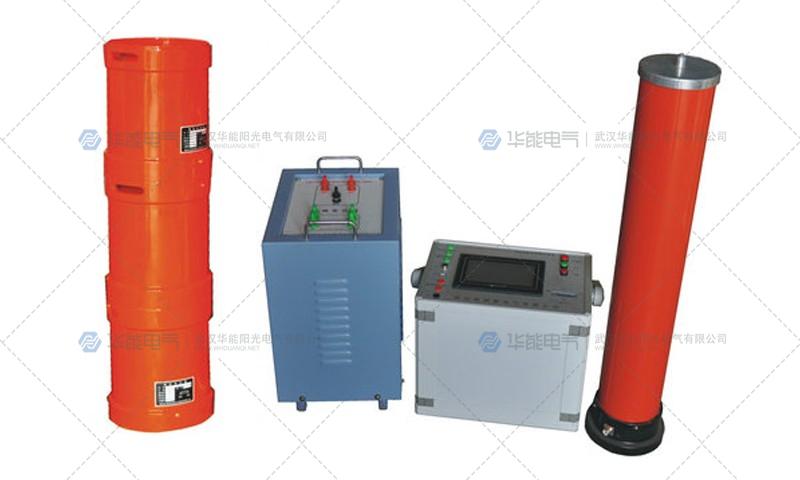

变频串联谐振耐压试验装置

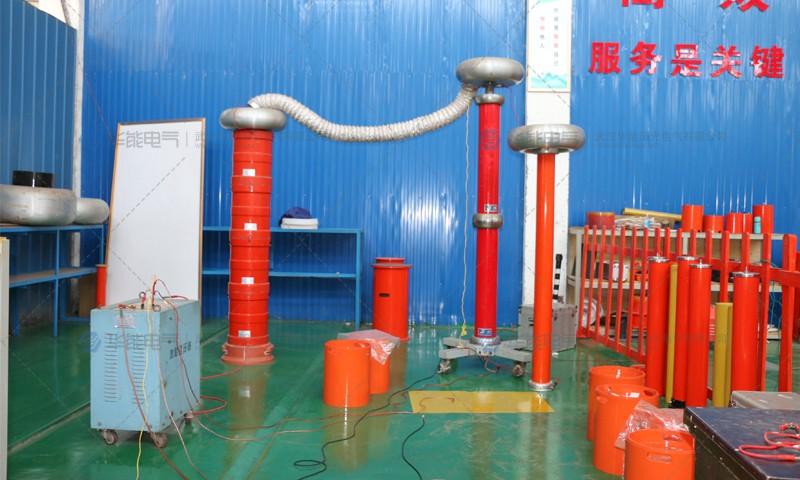

生产车间图

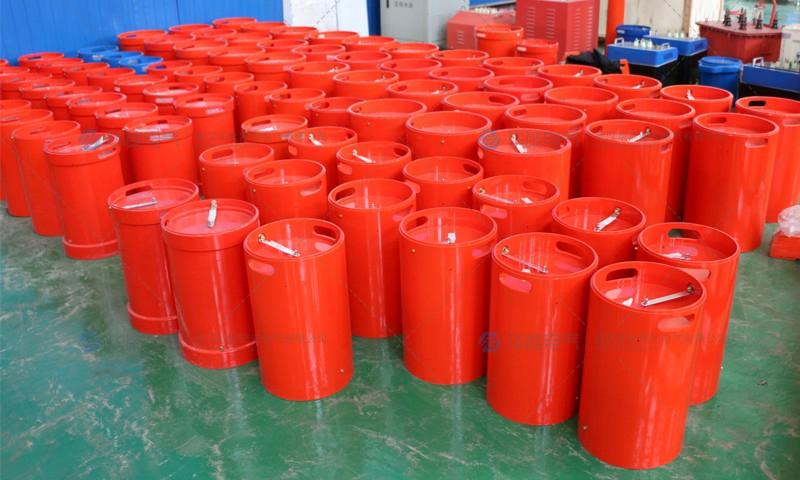

电抗器

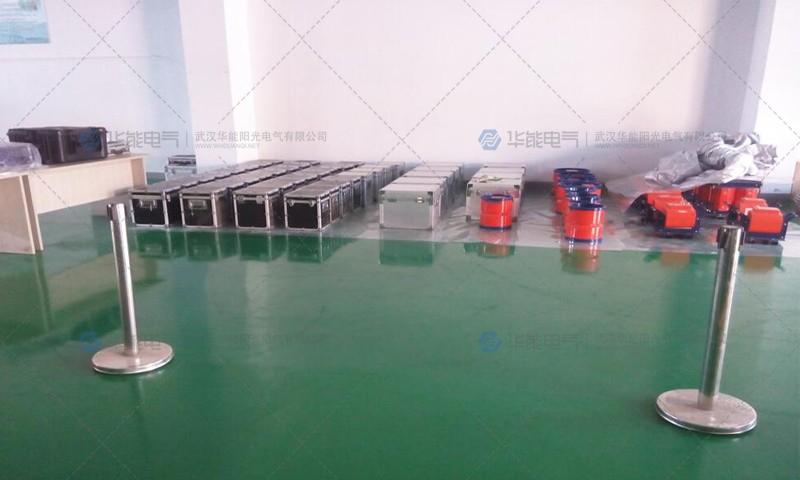

待发货成品区
