变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。直流电阻测试仪满足变压器直流电阻快速测量的需要。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
HYG-20A 直流电阻测试仪(三通道带助磁)，采用双电源结构，对有分接的变压器YN联接绕组，实现三相同时加电，测量系统采用独立三通道电流采样、独立三通道电压采样，同时测量并显示三相电阻值和三相不平衡率。大大缩短工作时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题，所需时间仅为传统方法的1/3。
1、输出电流：0～20A（依量程自动选择）
2、量程：0～50Ω
3、准确度：0.2%±0.2μΩ
4、最小分辨率：0.1μΩ
5、工作温度：-20～40℃
6、环境湿度：≤80%RH，无结露
7、工作电源：交流：AC220V±10%，50Hz±1Hz
8、体积：长420mm×宽320mm×高200mm
<9、净重：10.6kg
1、本仪器自动选择输出电流（最大可以输出20A）。
2、测量范围宽（0Ω-50Ω），能测量变压器、互感器等感性直流电阻。
3、显示器采用480*272点阵65K色彩色大屏幕，显示数据清晰易读。
4、本仪器带有万年历、100组数据存储、温度自动换算等功能，关机不丢失数据。本机还设有打印机可以输出打印测试数据，“U盘”接口方便导出数据以供查阅编辑。
5、本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。
6、本仪器设有三相同测功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试，测试完成，自动计算三相不平衡率。
本仪器还设有自动助磁功能，针对铁芯五柱低压角接变压器绕组的测试，采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。
7、本机具有音响放电报警，放电指示清晰，减少误操作。
8、本机具有输入误接AC380V电源保护报警保护功能，减少误操作对仪器的损害，本机还具有完善的反电势保护抗拉弧能力强。
9、本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。

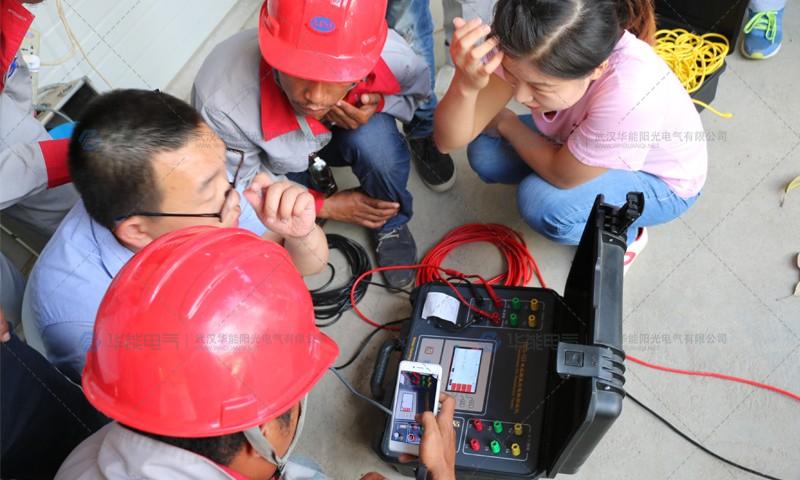

现场试验图

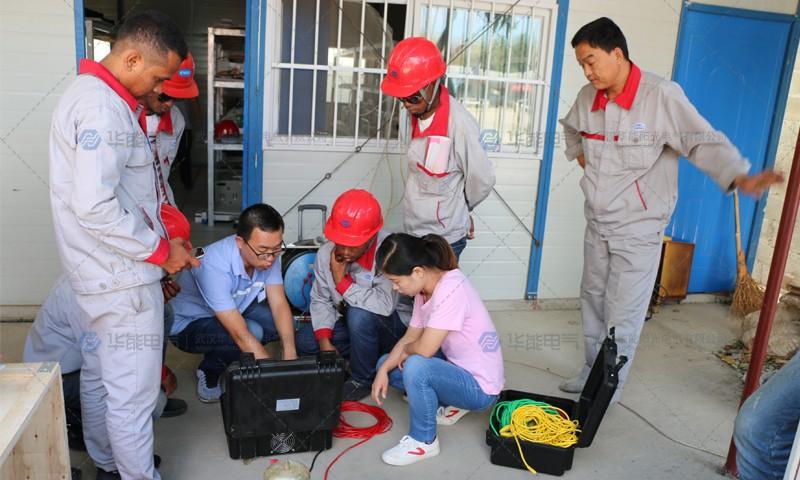

现场试验图

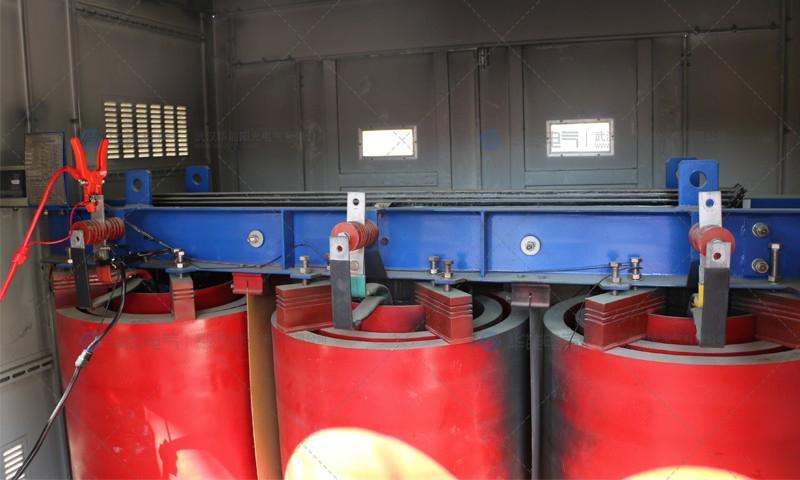

被试品
