HYG-B互感器伏安特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
参考标准:GB 1207-2006、GB 1208-2006。
HYG-B互感器伏安特性测试仪对应规格：1000V/600A，2500V/600A，1000V/1000A，2500V/1000A.
项 目 |
参 数 |
|
工作电源 |
AC220V±10% 、50Hz |
|
设备输出 |
0～1000V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
大电流输出 |
0～600A |
|
励磁测量精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
CT 变比测量 |
范围 |
≤5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
|
支持检测CT和P
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
小巧轻便≤22Kg，非常利于现场测试.
HYG-B互感器伏安特性测试仪
HYG-B互感器伏安特性测试仪

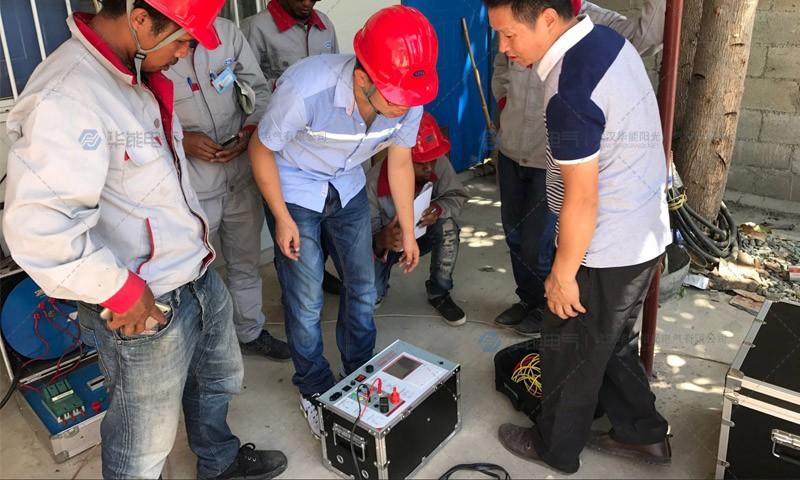

东帝汶现场试验图

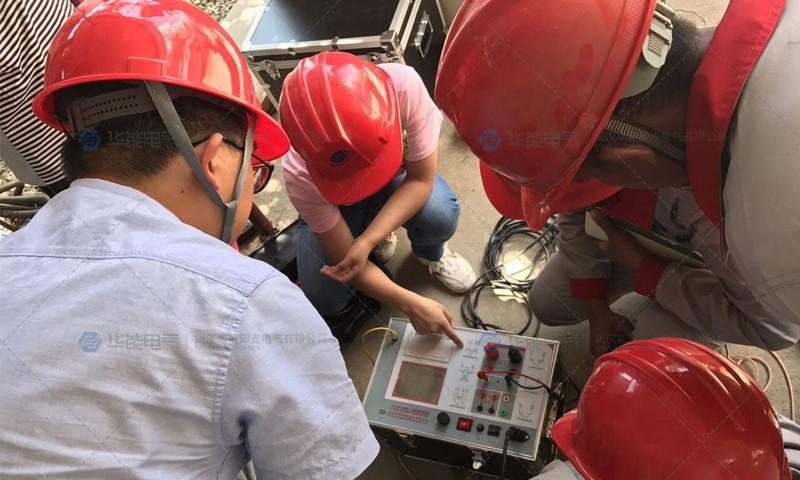

东帝汶现场试验图

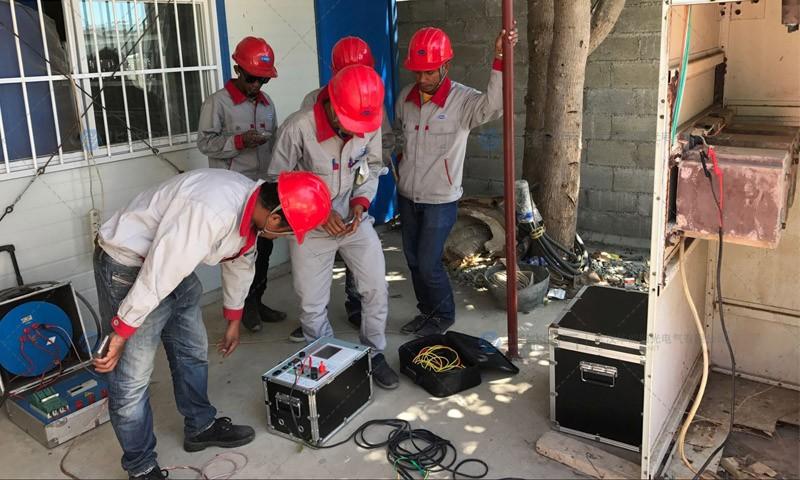

东帝汶现场试验图
