设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
参考标准：GB 1207-2006、GB 1208-2006。

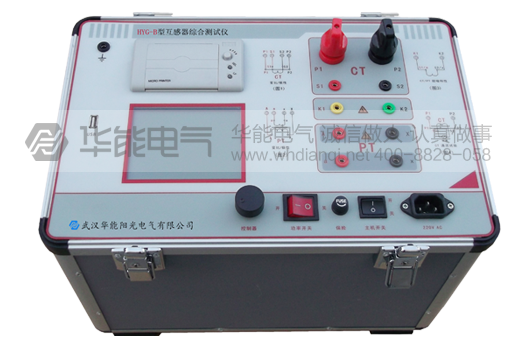

HYG-B互感器伏安特性测试仪对应规格：1000V/600A，2500V/600A，1000V/1000A，2500V/1000A.
项 目 |
参 数 |
|
工作电源 |
AC220V±10% 、50Hz |
|
设备输出 |
0～1000V（0-20A） |
|
输出电流 |
0～600A（0-5V） |
|
二次绕组电阻测量 |
范围 |
0.1～300Ω |
精度 |
0.5%±1mΩ |
|
二次实际负荷测量 |
范围 |
5～300VA |
精度 |
≤0.5% |
|
CT/PT角差测量 |
精度 |
±4min |
分辨率 |
0.1min |
|
CT/PT比差测量 |
精度 |
≤0.05% |
分辨率 |
0.1 |
|
CT变比测量 |
范围 |
5-25000A/5A(5000A/1A) |
精度 |
≤0.5% |
|
PT变比测量 |
范围 |
1-10000 |
精度 |
≤0.5% |
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
尺寸 |
380mm × 240mm × 260mm |
|
重量 |
≤22Kg |
|
工作条件要求
|
输入电压 220Vac±10%、额定频率 50Hz； 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全； 参数对应的环境温度是23℃±5℃； 保证值在出厂校验后一年内有效。 |
|
支持检测CT和PT.
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能：
CT（保护类、计量类） |
PT |
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
自动给出拐点值 |
自动给出拐点值 |
自动给出5%和10%的误差曲线 |
变比测量 |
变比测量 |
极性判断 |
比差测量 |
比差测量 |
角差测量 |
角差测量 |
极性判断 |
交流耐压测试 |
一次通流测试 |
二次负荷测试 |
交流耐压测试 |
二次绕组测试 |
二次负荷测试 |
铁心自动退磁 |
二次绕组测试 |
|
铁心自动退磁 |

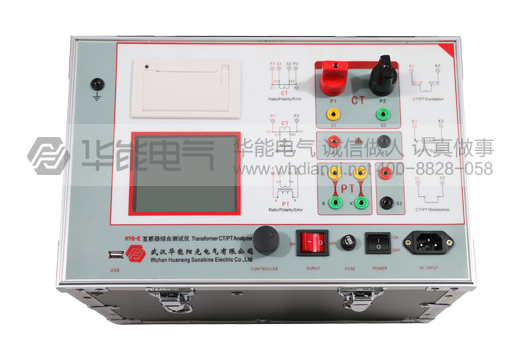

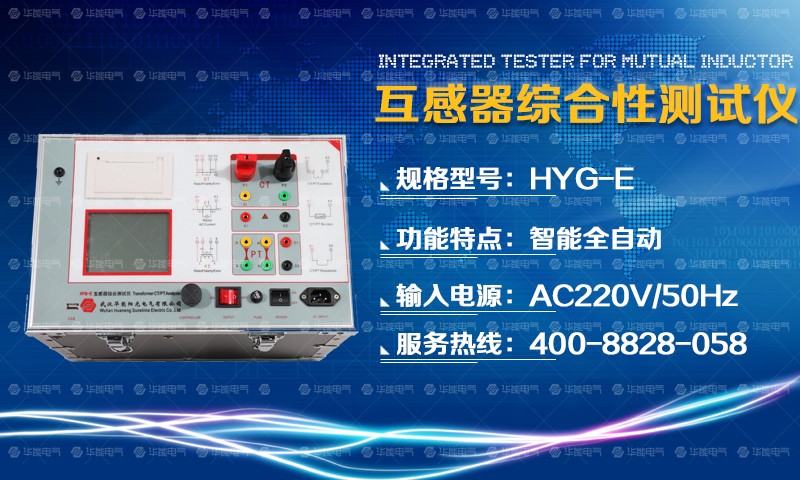

HYG-E互感器伏安特性测试仪

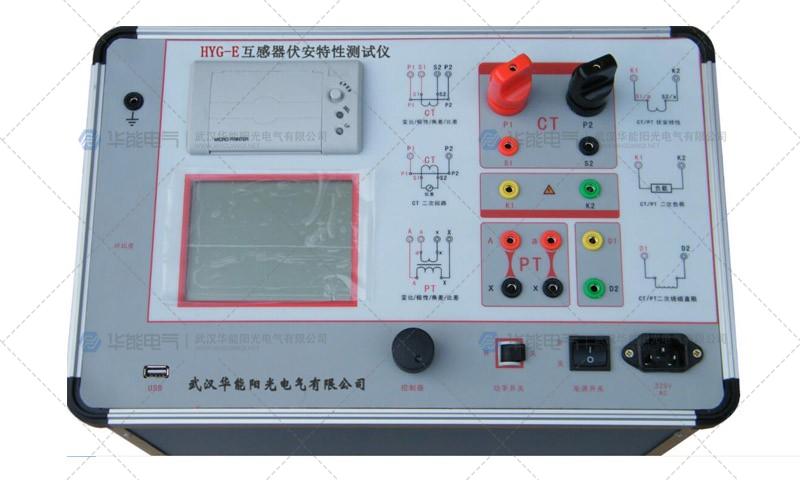

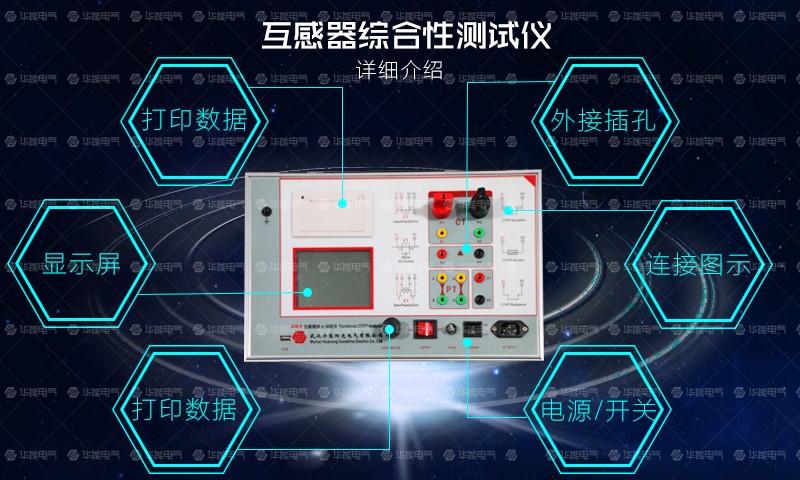

面板结构图
