设计用于对保护类、计量类CT/PT进行自动测试，支持电流法和电压法两种测试方式，能测试安装在变压器或者开关装置内部的套管CT，适用于实验室也适用于现场检测。
参考标准：GB 1207-2006、GB 1208-2006。
项 目 |
参 数 |
|
工作电源 |
AC220V±10% 、50Hz |
|
设备输出 |
0～2500Vrms， 5Arms（20A峰值） |
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
大电流输出 |
0～1000A |
|
二次绕组电阻测量 |
范围 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
二次实际负荷测量 |
范围 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
角差 |
精度 |
±4min |
比差 |
精度 |
≤0.05% |
CT变比测量 |
范围 |
5-25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
PT变比测量 |
范围 |
1-500KV |
|
精度 |
≤0.5% |
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
尺寸、重量 |
尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg |
|
采用电流法和电压法检测原理，方便现场检测套管CT
支持检测CT和PT.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能：（见下表）
CT（保护类、计量类） |
PT |
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
自动给出拐点值 |
自动给出拐点值 |
自动给出5%和10%的误差曲线 |
变比测量 |
变比测量 |
极性判断 |
比差测量 |
比差测量 |
相位（角差）测量 |
相位（角差）测量 |
极性判断 |
交流耐压测试 |
一次通流测试 |
二次负荷测试 |
交流耐压测试 |
二次绕组测试 |
二次负荷测试 |
铁心退磁 |
二次绕组测试 |
|
铁心退磁 |
|
支持套管CT的检测 |

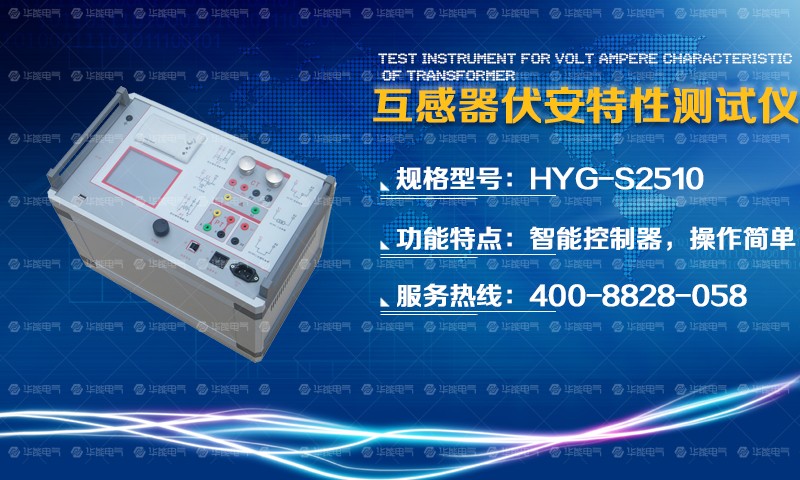

HYG-S2510互感器伏安特性测试仪
